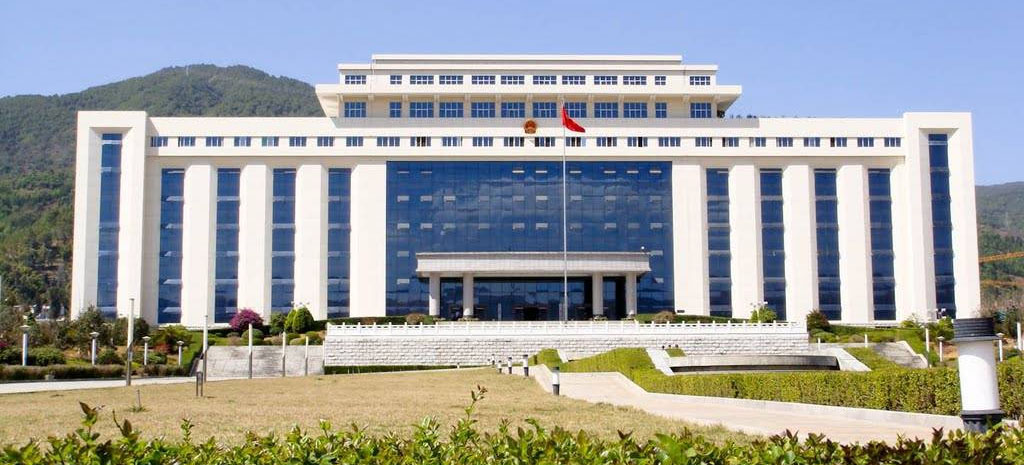

临沧市临翔区行政办公大楼地处临沧市政府驻地，位于云南省西南部，是临翔区政府机关日常办公，重要会议开会的地方，要求建设一套集日常会议、视频会议、多功能会议为一体的会议室。本系统音频、视频的采集、传输、切换、显示播放均采用集中式处理、网络式控制架构，满足交互式的多媒体信息业务特性，可实现音视频网络交互式通信。结合用户需求，系统由视频显示系统、音频扩声系统、数字会议系统组成，系统建成后要具有先进性、成熟性、可扩展性，便于后期使用、维护和升级。

项目需求

主要用于临沧市新市政府的日常开会、研讨会、年度会议、培训、技术交流等等。需要根据会议室需求配置会议功能，会议功能有投影或电视机显示系统、扩声系统、有线会议讨论系统、中央控制系统、高清音视频矩阵切换功能等。



系统设计

显示系统

1、将通常的视频源信号（DVD、VCD、现场摄像、电脑网络信息、电子白板、实物展示等）进行显示；

2、现场采集图像并同时混合同步音频信号；

3、将不同的图像信息分别送入不同的屏幕系统，满足不同情况下的视频显示功能要求；

4、预留视频信号输入、输出接口；

5、预留AV、VGA、HDMI等接口；

6、将不同形式的视频信息如DVD、摄像机、笔记本、录像机等等视频信息显示到投影。



扩声系统

1、采用数字话筒前级处理器和数字周边处理器，设计多种工作模式，例如会议讨论模式，影音模式、节目模式、远程会议模式等，可根据不同的需要快速调节话筒前级处理器，满足不同模式的音响扩音；

2、采用多编组调音台，多路编组输出，解决会议室开展远程视频会议时远程音频与本地音频信号分组输出

3、预置多组出厂会场效果和工作模式，现场调试可下载直接使用，无需进行复杂调试，

4、采用软件调试和设置，可根据现场的环境、位置摆放、音箱摆放、会议的类型等进行预先设置和实时调节，系统可以与集中控制系统对接，通过集中控制系统进行管理；

5、根据会议类型设置压限效果，防止信号输出过大，带来过大的音频电流，烧坏音箱；

6、根据会议类型设置噪音门效果，滤波多余的噪音输入音响设备，产生噪音，影响音响扩声效果；

7、音箱采用一对一定阻传输方式，音箱与功放阻抗匹配，采用全频宽频音箱，还原出最佳的音质效果。



中控矩阵系统

会议室的中央集中控制系统配置有中控控制主机、IPAD平板电脑、电源控制器、音量调节器等设备作为会议室的中央集中控制系统核心控制设备，实现对会议室的环境控制（空调温度控制、窗帘控制）、摄像机和投影机控制、投影幕和吊架升降控制、音视频切换控制、音量大小调节等功能，中控系统可以实现以下功能：

1、支持IPAD、Iphone、Android，基于IOS系统平台和Android系统平台，支持IPAD/Iphone/Android移动终端；采用app软件格式，根据使用需求可以个性diy编辑界面，控制界面程序支持自定义，支持编程图片，图形，文字，动画，2D/3D按键等个性化界面。

2、视频切换管理控制：把各路视频信号输入输出接到高清混合切换矩阵的输入输出口，由于高清混合切换矩阵具有RS-232控制接口，中控主机可通过RS-232串口对高清混合切换矩阵的控制，可实现对视频输入/输出通道切换控制功能，实现工作人员无需到达机房，通过平板电脑即可实现对视频切换管理；

3、摄像机控制：会议室配置有会议摄像头，中控主机通过串口RS-232或者串口RS485协议控制摄像机动作，通过级联摄像机控制端口，地址拨码分配，可实现由中控主机编程控制摄像头的转动，镜头变焦、聚焦等功能，并将信号输出到各类显示终端或录像设备等。还可以与数字会议系统进行对接，实现摄像跟踪功能，可以对讲话者进行特写。

4、投影机控制：中控主机通过串口RS232协议或者红外发射棒控制投影机电源开关、显示画面切换等，投影机厂家会提供其投影机的外部通信协议代码，即俗称的中控代码。或者学习其红外遥控代码，然后写入中央控制系统主机，在作人员操控触摸屏时，主机将控制代码发送给投影机，达到控制的目的。可在投影机的开关过程中加入延时，以保护投影机。

5、投影幕控制：通过中控系统主机总线口CR-NET连接电源管理器控制电动幕布，在会议室不使用投影时，可一键联动电动幕布升起，保证了会场的整齐有序，电动幕布一般采用强电开关控制，通过电源控制器控制幕布的电机正反转，从而达到升降的效果。在触摸屏内逻辑指令中加入互锁，避免管理人员误操作损坏设备，管理方便快捷。

6、电源管理：会议室的设备电源可以统一控制管理，实现一键全部设备电源开启和一键电源关闭，轻按触摸屏上“电源”按键，系统电源便会依次打开（按业内标准-AV信号源、音视频矩阵、效果、均衡器，10秒后启动功放），关闭系统时执行相反程序。

7、音量控制：会议室中控通过RS-232控制音量控制器可以方便调节会议室的话筒、DVD等设备音量大小，所有音量电平及数字百分比显示于触摸屏上，使用户对系统音量控制一目了然。
