数字音频处理器:HS-824 HS-826 HS-828 HS-846 HS-848
有2输入4输出、有2输入6输出、有2输入8输出、有3输入6输出、有4输入6输出、有4输入8输出多种型号选择,可灵活组合多种分频模式,高、低通分
- 多种输入输出可选
- RS485控制接口
- 可存储30种用户程序
- 2×24 LCD蓝色背光显示
- 可调噪声门
有2输入4输出、有2输入6输出、有2输入8输出、有3输入6输出、有4输入6输出、有4输入8输出多种型号选择,可灵活组合多种分频模式,高、低通分频点均可达20Hz~20KHz。
提供USB和RS485接口可连接电脑,通过RS485接口可最多连接250台机器和超过1500米的距离外用电脑来控制。
直接用面板的功能键和拔轮进行功能设置或是连接电脑通过PC控制软件来控制,均十分方便、直观和简洁。
单机可存储30种用户程序。
可通过面板的SYSTEM按键来设定密码锁定面板控制功能,以防止闲杂人员的操作破坏机器的工作状态。
每个输入和输出均有6段独立的参量均衡,调节增益范围可达±20dB,同时输出通道的均衡还可选择Lo-shelf和Hi-shelf两种斜坡方式。
2×24 LCD蓝色背光显示功能设置,8段LED显示输入/输出的精确数字电平表、哑音及编辑状态。
每个输入和输出均有延时和相位控制及哑音设置,延时最长可达1000ms,延时单位可选择毫秒(ms)、米(m)、英尺(ft)三种。
输出通道还可控制增益、压限及选择输入通道信号,并能将某通道的所有参数复制到另外一个通道并能进行联动控制。
可以通过USB接口或RS485接口连接中控来控制矩阵和通道的哑音。
可以分功能锁定,实现数据保密。
输入通道可调噪声门。
型号 | HS-824 | HS-826 | HS-828 | HS-846 | HS-848 |
输入通道及插座 | 2路XLR母 | 2路XLR母 | 2路XLR母 | 4路XLR母 | 4路XLR母 |

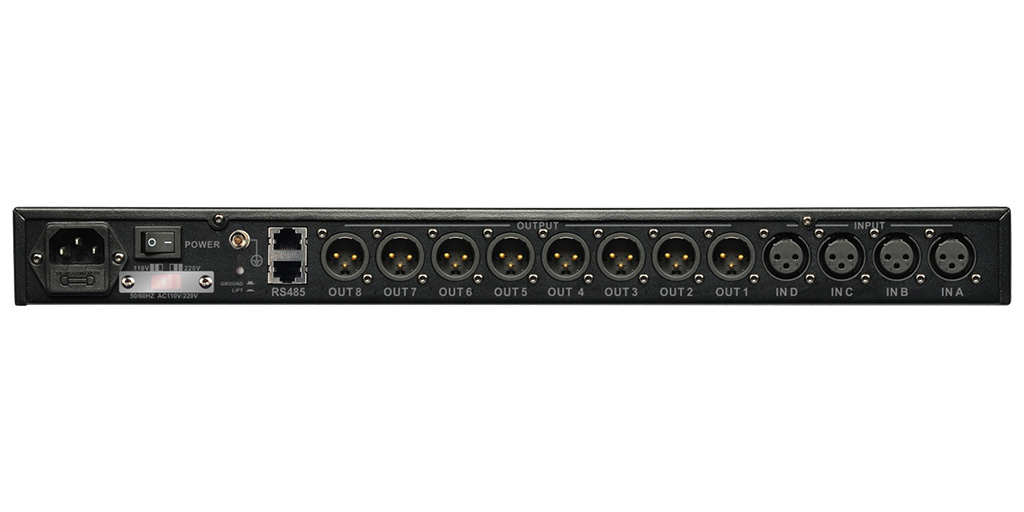

输出通道及插座 | 4路XLR公 | 6路XLR公 | 8路XLR公 | 6路XLR公 | 8路XLR公 |
输入阻抗 | 平衡:20KΩ | ||||
输出阻抗 | 平衡:100Ω | ||||
PC接口 | 面板1个USB接口、后板2个RS485接口(RJ-45座) | ||||
共模拟制比 | >70dB(1KHz) | ||||
输入范围 | ≤+25dBu | ||||
频率响应 | 20Hz-20KHz(-0.5dB) | ||||
信噪比 | >110dB | ||||
失真度 | <0.01% OUTPUT=0dBu/1KHz | ||||
通道分离度 | >110dB(1KHz) | ||||
输入通道功能 | |||||
输入哑音 | 每个通道设立单独哑音控制 | ||||
输入延时 | 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms-20ms,步距为84us;大于20ms,步距为0.5ms | ||||
输入相位 | 同相(+) 或反相(-) | ||||
输入均衡 | 每输入通道设6个参量均衡,在Parameter下调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB | ||||
输出通道功能 | |||||
输出哑音 | 每个通道设立单独哑音控制 | ||||
输入选择 | 每个输出通道可单独选择不同的输入通道,也可以选择输入通道的任意组合 | ||||
输出增益 | 调节范围:-12dB-+12dB、步距为0.1dB | ||||
输出延时 | 每个输入通道有单独延时控制,调节范围0-1000ms,小于10ms,步距为21us;10ms- 20ms,步距为84us;大于20ms,步距为0.5ms | ||||
输出相位 | 同相(+) 或反相 (-) | ||||
分频器设置 | 每个输出通道可单独设置低通滤波器(LPF)和高通滤波器(HPF),可调整参数为:滤波器类型:Linkwitz-Riley/Bessel/Butterworth 频率转折点:20Hz-20KHz、共239个频点 衰减斜率:12dB/oct、18dB/oct、24dB/oct、48dB/oct | ||||
限幅器设置 | 每个输出通道可单独设置限幅器,可调整参数为:门限值:-20dBu-+20dBu、步距为0.5dBu 起动时间:0.3ms-100ms、小于1ms,步距为0.1ms;大于1ms,步距为1ms 释放时间:可设定为2倍、4倍、6倍、8倍、16倍、32倍起动时间 | ||||
输出均衡 | 每个输出通道可设6个均衡,均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf。A、 在Parameter状态下可调整参数为:中心频率点:20Hz-20KHz、共239个频点 带宽:0.05oct-3oct、步距为0.05oct 增益:-20dB-+20dB、步距为0.1dB B、 在Lo-Shelf 和Hi-Shelf状态下可调整参数为: 中心频率点:20Hz-20KHz、共239个频点 斜率:6dB/12dB 增益:-20dB-+20dB、步距为0.1dB |
||||
处理器 | 96KHz采样频率,32-bit DSP处理器, 24-bit A/D及D/A转换 | ||||
显示 | 2×24 LCD蓝色背光显示设置,8段LED显示输入/输出的精确数字电平表、哑音及编辑状态 | ||||
功耗 | ≤15W | ||||
电源 | AC110V/220V 50/60Hz | ||||
产品尺寸(宽×深×高) | 482×232×44mm | ||||
净重 | 3.9kg |
